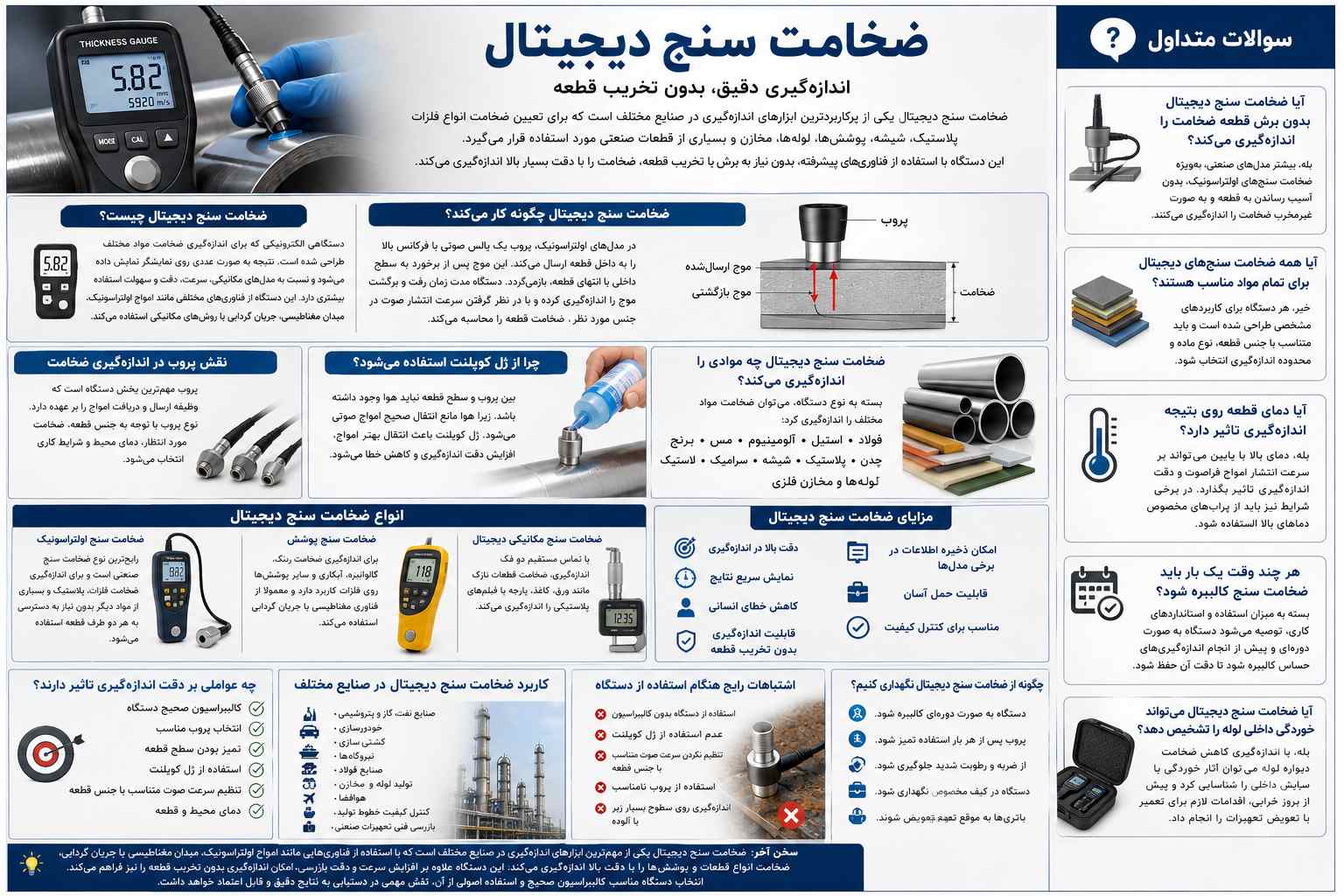

ضخامت سنج دیجیتال چگونه کار می‌کند؟

ضخامت سنج دیجیتال یکی از پرکاربردترین ابزارهای اندازه‌گیری در صنایع مختلف است که برای تعیین ضخامت انواع فلزات، پلاستیک، شیشه، پوشش‌ها، لوله‌ها، مخازن و بسیاری از قطعات صنعتی مورد استفاده قرار می‌گیرد. این دستگاه با استفاده از فناوری‌های پیشرفته، بدون نیاز به برش یا تخریب قطعه، ضخامت را با دقت بسیار بالا اندازه‌گیری می‌کند. امروزه از ضخامت سنج دیجیتال در صنایعی مانند نفت و گاز، پتروشیمی، خودروسازی، هوافضا، ساختمان، تولید تجهیزات صنعتی و کنترل کیفیت استفاده می‌شود. آشنایی با نحوه عملکرد این دستگاه به کاربران کمک می‌کند تا علاوه بر انتخاب مدل مناسب، اندازه‌گیری‌های دقیق‌تر و قابل اعتمادتری انجام دهند.

ضخامت سنج دیجیتال چیست؟

ابزار اندازه گیری ضخامت سنج دیجیتال دستگاهی الکترونیکی است که برای اندازه‌گیری ضخامت مواد مختلف طراحی شده است. این دستگاه نتیجه اندازه‌گیری را به صورت عددی روی نمایشگر دیجیتال نمایش می‌دهد و نسبت به مدل‌های مکانیکی، سرعت، دقت و سهولت استفاده بیشتری دارد. بسته به نوع کاربرد، ضخامت سنج‌های دیجیتال از فناوری‌های مختلفی مانند امواج اولتراسونیک، میدان مغناطیسی، جریان گردابی (Eddy Current) یا روش‌های مکانیکی استفاده می‌کنند. انتخاب فناوری مناسب به جنس قطعه و نوع اندازه‌گیری بستگی دارد.

ضخامت سنج دیجیتال چگونه کار می‌کند؟

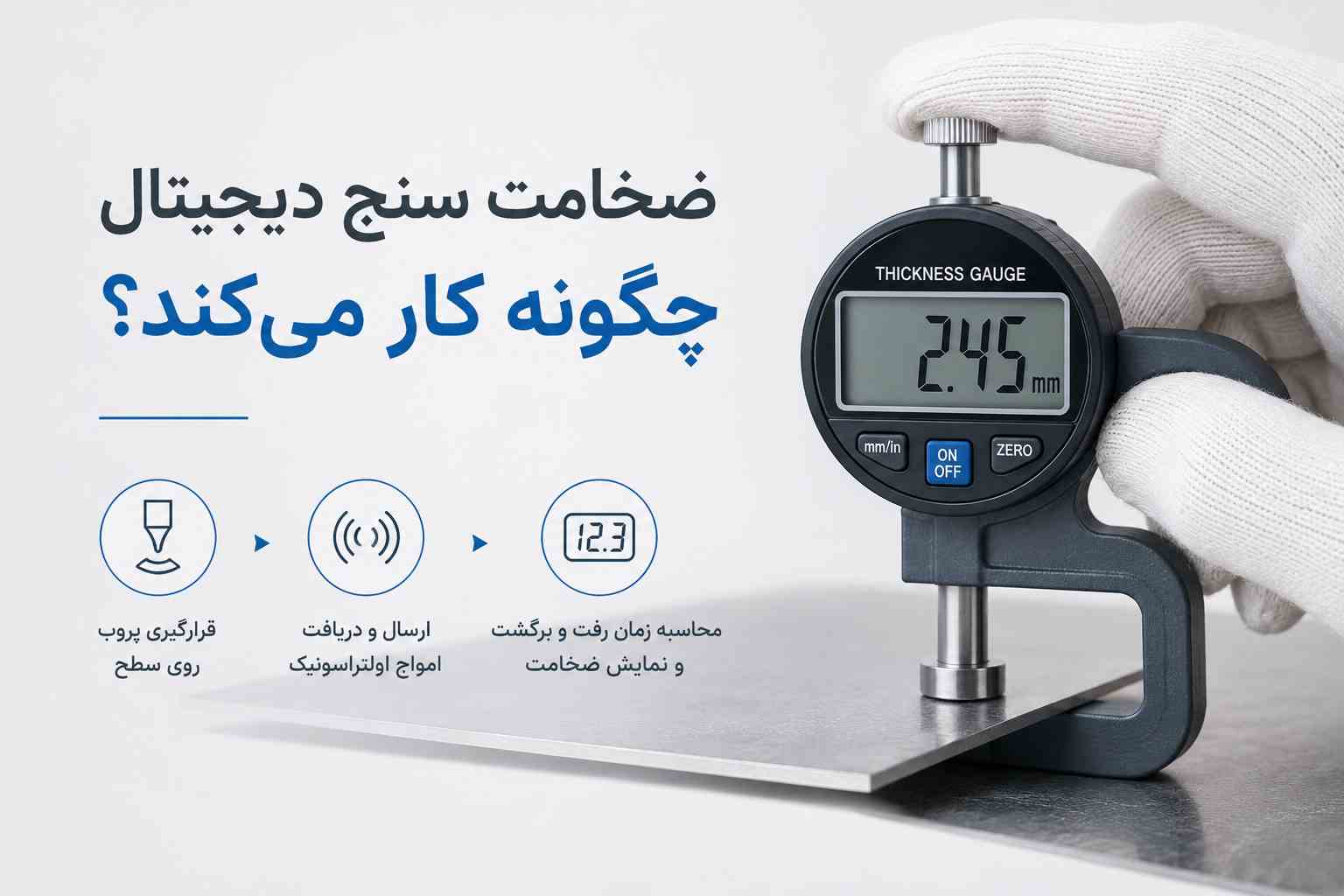

نحوه عملکرد ضخامت سنج دیجیتال به نوع دستگاه بستگی دارد، اما رایج‌ترین مدل‌های صنعتی از امواج اولتراسونیک استفاده می‌کنند. در این روش، پروب دستگاه یک پالس صوتی با فرکانس بالا را به داخل قطعه ارسال می‌کند. این موج پس از برخورد به سطح داخلی یا انتهای قطعه، به سمت پروب بازمی‌گردد. دستگاه مدت زمان رفت و برگشت موج را اندازه‌گیری کرده و با در نظر گرفتن سرعت انتشار صوت در جنس مورد نظر، ضخامت قطعه را محاسبه می‌کند. این فرآیند تنها در کسری از ثانیه انجام می‌شود و نتیجه روی نمایشگر ظاهر خواهد شد.

نقش پروب در اندازه‌گیری ضخامت

پروب مهم‌ترین بخش ضخامت سنج دیجیتال است. این قطعه وظیفه ارسال و دریافت امواج را بر عهده دارد. نوع پروب با توجه به جنس قطعه، ضخامت مورد انتظار، دمای محیط و شرایط کاری انتخاب می‌شود. در برخی کاربردهای تخصصی، از پروب‌های مخصوص برای اندازه‌گیری قطعات بسیار نازک، سطوح منحنی یا محیط‌های با دمای بالا استفاده می‌شود.

چرا از ژل کوپلنت استفاده می‌شود؟

در ضخامت سنج‌های اولتراسونیک، بین پروب و سطح قطعه نباید هوا وجود داشته باشد، زیرا هوا مانع انتقال صحیح امواج صوتی می‌شود. به همین دلیل از ماده‌ای به نام ژل کوپلنت استفاده می‌شود. این ژل باعث انتقال بهتر امواج، افزایش دقت اندازه‌گیری و کاهش خطا خواهد شد.

ضخامت سنج دیجیتال چه موادی را اندازه‌گیری می‌کند؟

بسته به نوع دستگاه، ضخامت سنج دیجیتال می‌تواند برای اندازه‌گیری مواد مختلف استفاده شود، از جمله:

• فولاد
• استیل
• آلومینیوم
• مس
• برنج
• چدن
• پلاستیک
• شیشه
• سرامیک
• لاستیک
• لوله‌ها و مخازن فلزی

البته برای هر ماده باید سرعت انتشار صوت یا تنظیمات مناسب در دستگاه انتخاب شود.

انواع ضخامت سنج دیجیتال

ضخامت سنج اولتراسونیک

این مدل رایج‌ترین نوع ضخامت سنج صنعتی است و برای اندازه‌گیری ضخامت فلزات، پلاستیک و بسیاری از مواد دیگر بدون نیاز به دسترسی به هر دو طرف قطعه استفاده می‌شود.

ضخامت سنج پوشش

این دستگاه برای اندازه‌گیری ضخامت رنگ، گالوانیزه، آبکاری و سایر پوشش‌ها روی فلزات کاربرد دارد و معمولا از فناوری مغناطیسی یا جریان گردابی استفاده می‌کند.

ضخامت سنج مکانیکی دیجیتال

این مدل با تماس مستقیم دو فک اندازه‌گیری، ضخامت قطعات نازک مانند ورق، کاغذ، پارچه یا فیلم‌های پلاستیکی را اندازه‌گیری می‌کند.

مزایای ضخامت سنج دیجیتال

استفاده از ضخامت سنج دیجیتال مزایای متعددی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• دقت بالا در اندازه‌گیری
• نمایش سریع نتایج
• کاهش خطای انسانی
• قابلیت اندازه‌گیری بدون تخریب قطعه
• امکان ذخیره اطلاعات در برخی مدل‌ها
• قابلیت حمل آسان
• مناسب برای کنترل کیفیت

چه عواملی بر دقت اندازه‌گیری تاثیر دارند؟

برای دستیابی به نتایج دقیق، عوامل مختلفی باید کنترل شوند، از جمله:

• کالیبراسیون صحیح دستگاه
• انتخاب پروب مناسب
• تمیز بودن سطح قطعه
• استفاده از ژل کوپلنت
• تنظیم سرعت صوت متناسب با جنس قطعه
• دمای محیط و قطعه

رعایت این موارد باعث افزایش دقت و کاهش خطاهای اندازه‌گیری می‌شود.

کاربرد ضخامت سنج دیجیتال در صنایع مختلف

ضخامت سنج دیجیتال در صنایع متعددی کاربرد دارد، از جمله:

• صنایع نفت، گاز و پتروشیمی
• خودروسازی
• کشتی‌سازی
• نیروگاه‌ها
• صنایع فولاد
• تولید لوله و مخازن
• هوافضا
• کنترل کیفیت خطوط تولید
• بازرسی فنی تجهیزات صنعتی

در بسیاری از این صنایع، ضخامت سنجی به شناسایی خوردگی، سایش و کاهش ضخامت قطعات قبل از بروز خرابی کمک می‌کند.

اشتباهات رایج هنگام استفاده از ضخامت سنج دیجیتال

یکی از رایج‌ترین اشتباهات، استفاده از دستگاه بدون کالیبراسیون است. همچنین برخی کاربران از ژل کوپلنت استفاده نمی‌کنند یا سرعت صوت را متناسب با جنس قطعه تنظیم نمی‌کنند که این موضوع باعث خطای اندازه‌گیری می‌شود. استفاده از پروب نامناسب یا اندازه‌گیری روی سطوح بسیار زبر و آلوده نیز می‌تواند نتایج را تحت تاثیر قرار دهد.

چگونه از ضخامت سنج دیجیتال نگهداری کنیم؟

برای افزایش عمر دستگاه و حفظ دقت آن، بهتر است:

• دستگاه به صورت دوره‌ای کالیبره شود.
• پروب پس از هر بار استفاده تمیز شود.
• از ضربه و رطوبت شدید جلوگیری شود.
• دستگاه در کیف مخصوص نگهداری شود.
• باتری‌ها به موقع تعویض شوند.

نگهداری صحیح باعث افزایش طول عمر دستگاه و کاهش هزینه‌های تعمیر خواهد شد.

سخن آخر

ضخامت سنج دیجیتال یکی از مهم‌ترین ابزارهای اندازه‌گیری در صنایع مختلف است که با استفاده از فناوری‌هایی مانند امواج اولتراسونیک، میدان مغناطیسی یا جریان گردابی، ضخامت انواع قطعات و پوشش‌ها را با دقت بالا اندازه‌گیری می‌کند. این دستگاه علاوه بر افزایش سرعت و دقت بازرسی، امکان اندازه‌گیری بدون تخریب قطعه را نیز فراهم می‌کند. انتخاب دستگاه مناسب، کالیبراسیون صحیح و استفاده اصولی از آن، نقش مهمی در دستیابی به نتایج دقیق و قابل اعتماد خواهد داشت.
