روش صحیح اندازه‌گیری چندلایه با ضخامت سنج

در بسیاری از صنایع، قطعات تنها از یک لایه تشکیل نشده‌اند و شامل چندین لایه با جنس‌های مختلف هستند. برای مثال، قطعات رنگ‌شده، پوشش‌های ضدخوردگی، کامپوزیت‌ها، مخازن چندلایه، لوله‌های روکش‌دار و قطعات مورد استفاده در صنایع نفت، گاز، هوافضا و خودروسازی همگی دارای ساختار چندلایه هستند. ابزار اندازه گیری ضخامت این قطعات نسبت به قطعات تک‌لایه پیچیده‌تر است و نیاز به تجهیزات مناسب و روش اندازه‌گیری صحیح دارد.

اگر فرآیند اندازه‌گیری به‌درستی انجام نشود، احتمال بروز خطا افزایش یافته و نتایج به‌دست‌آمده نمی‌توانند مبنای قابل اعتمادی برای کنترل کیفیت یا تصمیم‌گیری‌های فنی باشند. در این مقاله با روش صحیح اندازه‌گیری چندلایه با قیمت ضخامت‌سنج و نکات مهم برای افزایش دقت آشنا می‌شویم.

منظور از اندازه‌گیری چندلایه چیست؟

اندازه‌گیری چندلایه به فرآیندی گفته می‌شود که در آن ضخامت یک قطعه متشکل از دو یا چند لایه اندازه‌گیری می‌شود. این اندازه‌گیری ممکن است شامل ضخامت کل قطعه یا ضخامت هر لایه به‌صورت جداگانه باشد.

نمونه‌های رایج عبارت‌اند از:

• ورق فلزی دارای پوشش رنگ
• لوله‌های دارای پوشش ضدخوردگی
• قطعات کامپوزیتی
• شیشه‌های چندجداره
• ورق‌های لمینت
• پوشش‌های لاستیکی روی فلز
• مخازن دارای لایه‌های محافظ

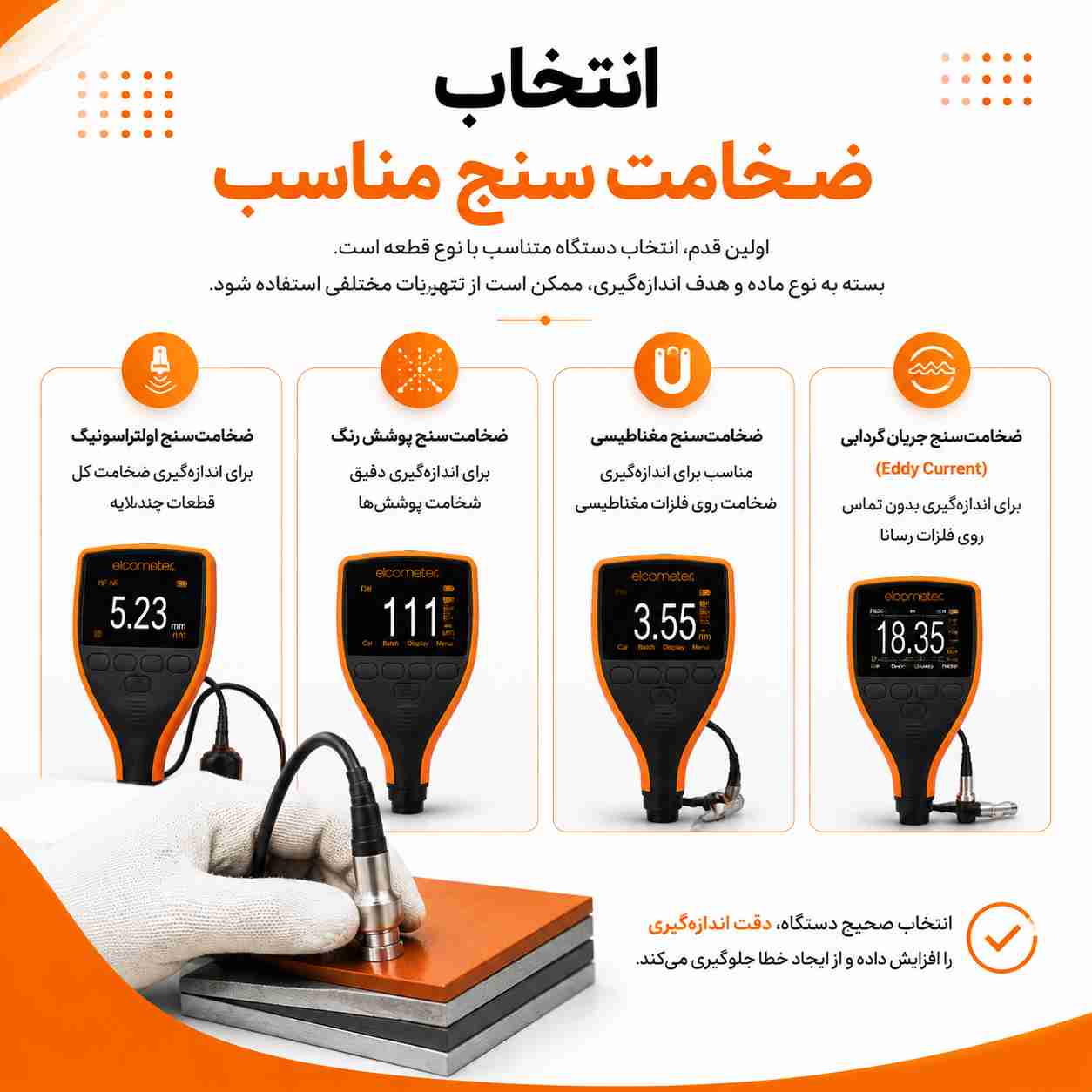

انتخاب ضخامت سنج مناسب

اولین قدم، انتخاب دستگاه متناسب با نوع قطعه است.

بسته به نوع ماده و هدف اندازه‌گیری، ممکن است از تجهیزات مختلفی استفاده شود:

• ضخامت‌سنج اولتراسونیک
• ضخامت‌سنج پوشش رنگ
• ضخامت‌سنج مغناطیسی
• ضخامت‌سنج جریان گردابی (Eddy Current)

برای اندازه‌گیری ضخامت کل قطعات چندلایه، معمولا ضخامت‌سنج اولتراسونیک گزینه مناسبی است. اما اگر هدف اندازه‌گیری تنها ضخامت پوشش باشد، استفاده از ضخامت‌سنج پوشش دقت بیشتری خواهد داشت.

بررسی مشخصات لایه‌ها

قبل از شروع اندازه‌گیری باید اطلاعات زیر مشخص شود:

• تعداد لایه‌ها
• جنس هر لایه
• ضخامت تقریبی هر لایه
• چسب یا فضای بین لایه‌ها
• وجود هوا یا حفره

این اطلاعات در انتخاب تنظیمات صحیح دستگاه تاثیر زیادی دارند.

کالیبراسیون قبل از اندازه‌گیری

در اندازه‌گیری چندلایه، کالیبراسیون اهمیت بیشتری نسبت به اندازه‌گیری‌های معمول دارد.

بهتر است:

• دستگاه با نمونه مرجع مشابه کالیبره شود.
• سرعت صوت متناسب با جنس ماده تنظیم گردد.
• در صورت تغییر نوع قطعه، کالیبراسیون مجدد انجام شود.

عدم انجام این مرحله می‌تواند باعث اختلاف قابل توجه در نتایج شود.

استفاده صحیح از کوپلنت

در ضخامت‌سنج‌های اولتراسونیک، کوپلنت نقش مهمی در انتقال امواج دارد.

برای جلوگیری از خطا:

• از کوپلنت مناسب استفاده کنید.
• مقدار آن نه خیلی کم و نه بیش از حد باشد.
• پس از پایان اندازه‌گیری، سطح قطعه و پراب تمیز شوند.

قرار دادن صحیح پراب

پراب باید:

• کاملا عمود بر سطح قرار گیرد.
• بدون لرزش روی قطعه ثابت بماند.
• فشار یکنواختی به سطح وارد کند.

هرگونه زاویه یا جابه‌جایی می‌تواند باعث انعکاس نامناسب امواج و کاهش دقت اندازه‌گیری شود.

اندازه‌گیری در چند نقطه

در قطعات چندلایه ممکن است ضخامت در تمام قسمت‌ها یکسان نباشد.

به همین دلیل بهتر است:

• اندازه‌گیری در چند نقطه انجام شود.
• نتایج ثبت شوند.
• میانگین یا کمترین مقدار بررسی شود.

این روش تصویر دقیق‌تری از وضعیت قطعه ارائه می‌دهد.

توجه به جنس لایه‌ها

هر ماده سرعت انتقال صوت متفاوتی دارد.اگر دستگاه روی سرعت اشتباه تنظیم شود، نتیجه اندازه‌گیری دقیق نخواهد بود.در قطعاتی که لایه‌ها از مواد مختلف تشکیل شده‌اند، استفاده از دستگاه‌های دارای قابلیت تشخیص چندلایه یا تنظیمات پیشرفته اهمیت بیشتری پیدا می‌کند.

تاثیر کیفیت اتصال بین لایه‌ها

اگر بین لایه‌ها فضای خالی، حباب هوا یا جداشدگی وجود داشته باشد، امواج اولتراسونیک به‌درستی منتقل نمی‌شوند.

در چنین شرایطی ممکن است:

• ضخامت کمتر یا بیشتر از مقدار واقعی نمایش داده شود.
• دستگاه سیگنال ناپایدار دریافت کند.
• خطای اندازه‌گیری افزایش یابد.

عوامل موثر بر دقت اندازه‌گیری چندلایه

عوامل مختلفی می‌توانند بر نتیجه اندازه‌گیری تاثیر بگذارند، از جمله:

• کیفیت کالیبراسیون
• نوع دستگاه
• جنس لایه‌ها
• کیفیت اتصال لایه‌ها
• دمای قطعه
• زبری سطح
• نوع پراب
• کیفیت کوپلنت
• مهارت اپراتور

کنترل این عوامل باعث افزایش دقت اندازه‌گیری خواهد شد.

اشتباهات رایج هنگام اندازه‌گیری چندلایه

برخی اشتباهات باعث کاهش دقت نتایج می‌شوند، مانند:

• استفاده از دستگاه نامناسب
• تنظیم نکردن سرعت صوت
• اندازه‌گیری روی سطح آلوده
• استفاده ناکافی از کوپلنت
• فشار بیش از حد به پراب
• کالیبره نکردن دستگاه
• اندازه‌گیری تنها در یک نقطه
• بی‌توجهی به جنس لایه‌ها

پرهیز از این خطاها، نتایج قابل اعتمادتر و دقیق‌تری به همراه خواهد داشت.

جدول نکات مهم برای اندازه‌گیری چندلایه

آیا همه ضخامت‌سنج‌ها قابلیت اندازه‌گیری چندلایه را دارند؟

خیر.همه ضخامت‌سنج‌ها برای اندازه‌گیری ساختارهای چندلایه طراحی نشده‌اند. برخی مدل‌های ساده تنها ضخامت کل قطعه یا ضخامت یک پوشش را اندازه‌گیری می‌کنند، در حالی که مدل‌های پیشرفته‌تر می‌توانند با استفاده از فناوری‌های خاص، لایه‌های مختلف را از یکدیگر تفکیک کرده یا ضخامت هر لایه را با دقت بیشتری ارزیابی کنند. بنابراین، انتخاب دستگاه باید بر اساس نوع کاربرد و ساختار قطعه انجام شود.

سخن آخر

اندازه‌گیری صحیح قطعات چندلایه نیازمند انتخاب دستگاه مناسب، کالیبراسیون دقیق، شناخت جنس لایه‌ها و رعایت اصول صحیح اندازه‌گیری است. عواملی مانند کیفیت اتصال بین لایه‌ها، تنظیم صحیح سرعت صوت، استفاده از کوپلنت مناسب و مهارت اپراتور تاثیر مستقیمی بر دقت نتایج دارند. با رعایت این نکات، می‌توان اندازه‌گیری‌هایی دقیق و قابل اعتماد انجام داد و کیفیت محصولات را با اطمینان بیشتری کنترل کرد.
