ضخامت سنج مناسب مخازن تحت فشار را چگونه انتخاب کنیم؟
وقتی صحبت از بازرسی مخازن تحت فشار میشود، اندازهگیری ضخامت جداره فقط یک عدد ساده نیست؛ همین عدد میتواند نشان دهد که دیواره مخزن در اثر خوردگی، سایش یا عوامل دیگر تا چه اندازه دچار کاهش ضخامت شده است. اما نکته مهم اینجاست که هر ضخامت سنج برای مخزن تحت فشار مناسب نیست. جنس بدنه، محدوده ضخامت، وجود رنگ و پوشش، میزان خوردگی، شکل سطح و حتی دسترسی به دو طرف جداره، همگی روی انتخاب دستگاه تأثیر میگذارند.اگر قرار است برای بازرسی مخازن فولادی، مخازن گاز، مخازن ذخیره یا تجهیزات صنعتی ضخامتسنج تهیه کنید، باید قبل از توجه به قیمت، مشخصات فنی دستگاه را بررسی کنید. در این مقاله بررسی میکنیم که ضخامت سنج مناسب مخازن تحت فشار چه ویژگیهایی دارد، چه زمانی ضخامتسنج اولتراسونیک انتخاب بهتری است، وجود پوشش چه اثری روی اندازهگیری دارد و هنگام خرید دستگاه به چه مشخصاتی باید توجه کنید.
چرا اندازهگیری ضخامت مخازن تحت فشار اهمیت دارد؟
دیواره مخزن تحت فشار ممکن است در طول زمان به دلایل مختلفی مانند خوردگی داخلی، خوردگی خارجی، سایش، فرسایش یا شرایط عملیاتی نامناسب دچار کاهش ضخامت شود. این کاهش ضخامت همیشه از بیرون قابل تشخیص نیست و ممکن است سطح مخزن همچنان سالم به نظر برسد، در حالی که بخشی از ضخامت فلز از بین رفته است.ضخامتسنج اولتراسونیک میتواند در بسیاری از بازرسیها برای اندازهگیری ضخامت جداره از یک سمت قطعه استفاده شود. در این روش، امواج اولتراسونیک از طریق پراب وارد ماده میشوند و دستگاه با بررسی زمان رفتوبرگشت موج، ضخامت را محاسبه میکند. به همین دلیل، این نوع دستگاه برای کنترل ضخامت جداره مخازن، لولهها و برخی تجهیزات فلزی کاربرد زیادی دارد.البته یک عدد ضخامت بهتنهایی مشخص نمیکند که مخزن ایمن است یا خیر. تفسیر نتیجه باید با توجه به مشخصات طراحی، حداقل ضخامت مجاز، سابقه بازرسی و استاندارد یا دستورالعمل مربوط به تجهیز انجام شود.

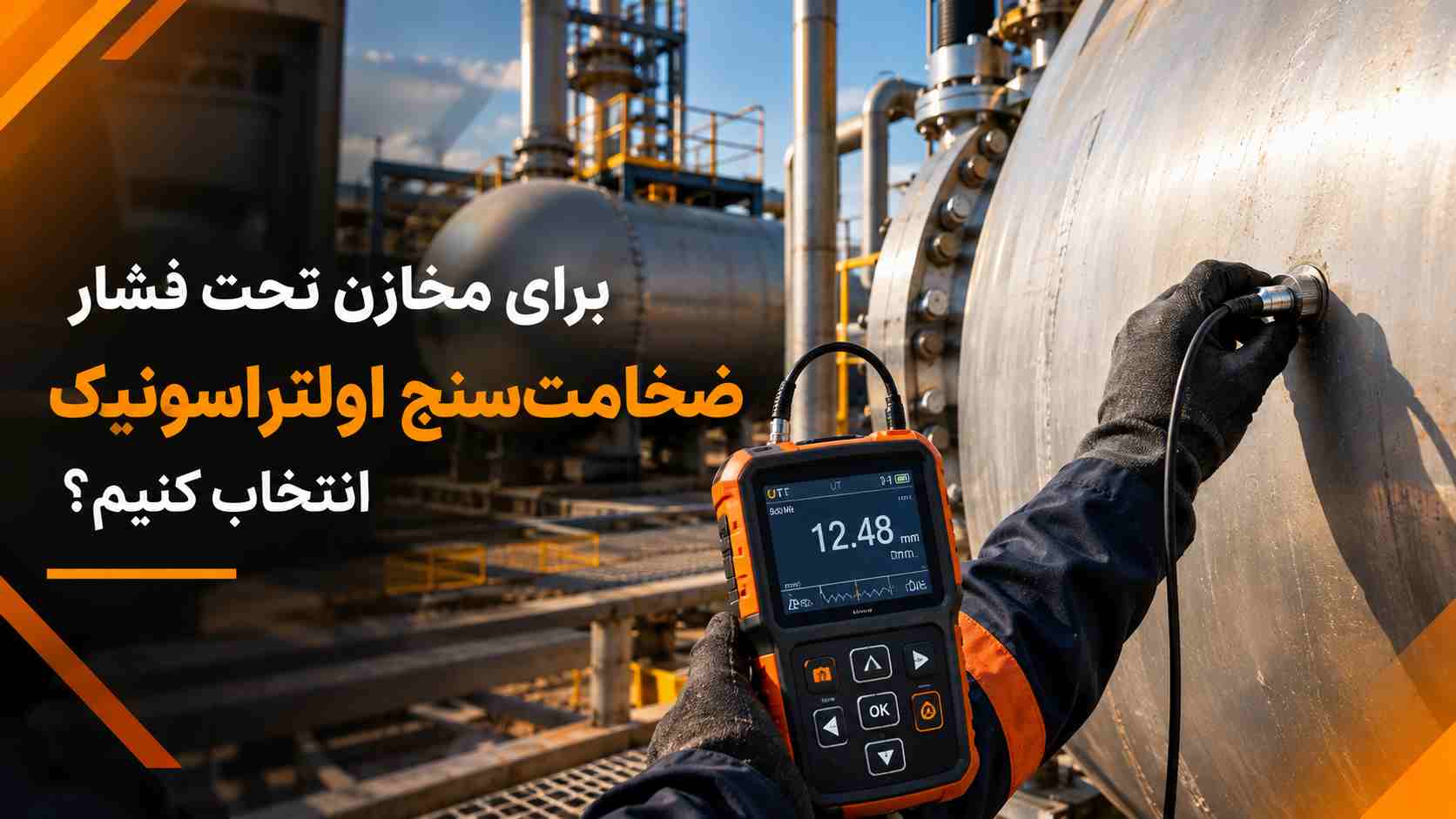

برای مخازن تحت فشار ضخامتسنج اولتراسونیک انتخاب کنیم؟
در بسیاری از کاربردهای صنعتی، ضخامتسنج اولتراسونیک گزینه مناسبی برای بررسی ضخامت جداره مخازن فلزی است؛ بهخصوص زمانی که دسترسی به هر دو طرف جداره امکانپذیر نیست. مزیت مهم این روش این است که در صورت فراهم بودن شرایط مناسب اندازهگیری، میتوان ضخامت را از یک سمت قطعه بررسی کرد.بااینحال، انتخاب مدل دستگاه اهمیت زیادی دارد. یک ضخامتسنج ساده که برای ورقهای فلزی معمولی طراحی شده، لزوماً برای اندازهگیری روی مخزن تحت فشار با سطح خورده، رنگشده یا دارای پوشش ضخیم مناسب نیست.اگر هدف شما بازرسی صنعتی است، بهتر است دستگاهی را انتخاب کنید که محدوده اندازهگیری آن با ضخامت واقعی مخزن هماهنگ باشد و قابلیت استفاده با پراب مناسب برای جنس و شرایط سطح موردنظر را داشته باشد.
چه عواملی در انتخاب ضخامت سنج مخازن تحت فشار مهم هستند؟
برای انتخاب ضخامتسنج مناسب، بهتر است فقط به یک مشخصه مانند دقت توجه نکنید. مجموعهای از ویژگیها باید در کنار هم بررسی شوند.
| مشخصه | چرا اهمیت دارد؟ |
|---|---|
| محدوده اندازهگیری | باید با ضخامت واقعی جداره مخزن متناسب باشد |
| دقت و تفکیکپذیری | برای تشخیص تغییرات ضخامت اهمیت دارد |
| نوع پراب | روی عملکرد دستگاه در ضخامتها و جنسهای مختلف تأثیر میگذارد |
| اندازهگیری روی پوشش | در مخازن رنگشده میتواند باعث صرفهجویی در زمان بازرسی شود |
| قابلیت اندازهگیری روی سطوح خورده | برای مخازنی که خوردگی دارند اهمیت زیادی دارد |
| کالیبراسیون و تنظیم سرعت صوت | برای رسیدن به اندازهگیری قابل اعتماد ضروری است |
| حافظه داخلی | ثبت و مقایسه نتایج نقاط مختلف را آسانتر میکند |
| مقاومت بدنه | برای محیطهای صنعتی و بازرسیهای میدانی مهم است |
| نمایشگر | باید در محیط کاری بهراحتی قابل مشاهده باشد |
| باتری و زمان کارکرد | در بازرسیهای طولانی روی قابلیت استفاده دستگاه اثر دارد |
بنابراین، دستگاهی که روی کاغذ دقت بالایی دارد، لزوماً بهترین انتخاب برای تمام مخازن نیست. شرایط واقعی بازرسی باید مشخص کند کدام قابلیتها برای شما ضروری هستند.
محدوده ضخامت دستگاه را چطور انتخاب کنیم؟
یکی از اولین مشخصاتی که هنگام خرید باید بررسی شود، محدوده اندازهگیری ضخامت است. اگر ضخامت واقعی جداره مخزن در محدوده کاری دستگاه قرار نداشته باشد، حتی یک دستگاه پیشرفته نیز نمیتواند نتیجه مناسبی ارائه دهد.
برای مثال، دستگاهی که برای اندازهگیری ورقهای نسبتاً نازک طراحی شده، ممکن است برای یک مخزن با جداره بسیار ضخیم انتخاب مناسبی نباشد. از طرف دیگر، انتخاب دستگاهی با محدوده بسیار بزرگتر از نیاز واقعی نیز همیشه به معنای اندازهگیری دقیقتر نیست.بهتر است ابتدا ضخامت تقریبی قطعه، جنس آن و شرایط سطح را مشخص کنید و سپس دستگاه و پراب مناسب را انتخاب کنید. اگر ضخامتهای مختلفی در قسمتهای گوناگون مخزن وجود دارد، محدوده اندازهگیری را بر اساس ضخیمترین و نازکترین بخش مورد انتظار در نظر بگیرید.
اگر مخزن رنگ یا پوشش داشته باشد چه کنیم؟
یکی از چالشهای رایج در بازرسی مخازن، وجود رنگ، پوشش یا لایههای سطحی است. در بعضی شرایط، ضخامتسنج ممکن است ضخامت پوشش را نیز در نتیجه اندازهگیری وارد کند و عدد بهدستآمده با ضخامت واقعی فلز تفاوت داشته باشد.
برای چنین کاربردهایی، باید مشخص شود دستگاه موردنظر امکان اندازهگیری از روی پوشش را دارد یا خیر. برخی ضخامتسنجهای اولتراسونیک دارای قابلیتهایی هستند که برای اندازهگیری روی سطوح پوششدار طراحی شدهاند، اما عملکرد آنها به نوع و ضخامت پوشش و همچنین شرایط سطح بستگی دارد.بنابراین اگر قرار است بازرسی مخازن رنگشده انجام شود، قابلیت Through-Coating یا اندازهگیری ضخامت فلز از روی پوشش میتواند یکی از معیارهای مهم خرید باشد. در عین حال، نباید تصور کرد که هر دستگاه دارای این قابلیت در تمام شرایط بدون آمادهسازی سطح نتیجه یکسانی ارائه میدهد.
خوردگی چه تأثیری روی انتخاب ضخامت سنج دارد؟
خوردگی یکی از مهمترین دلایل استفاده از ضخامتسنج در بازرسی تجهیزات فلزی است، اما همین خوردگی میتواند اندازهگیری را دشوارتر کند. سطح زبر، پوستهپوسته یا دارای خوردگی شدید ممکن است باعث شود کوپل مناسب بین پراب و سطح ایجاد نشود یا سیگنال برگشتی کیفیت مطلوبی نداشته باشد.
اگر احتمال وجود خوردگی داخلی یا خارجی در مخزن زیاد است، بهتر است دستگاه و پرابی انتخاب شود که برای سطوح واقعی مورد بازرسی مناسب باشند. همچنین آمادهسازی نقطه اندازهگیری، استفاده صحیح از ژل کوپلنت و قرارگیری درست پراب میتواند روی نتیجه اثر بگذارد.در چنین شرایطی، ثبت چند نقطه اندازهگیری نیز اهمیت پیدا میکند. یک اندازهگیری منفرد نمیتواند وضعیت کل جداره یک مخزن بزرگ را نشان دهد؛ بنابراین برنامه بازرسی باید نقاط مختلف و نواحی مستعد خوردگی را پوشش دهد.
جنس مخزن در انتخاب ضخامت سنج چه نقشی دارد؟
سرعت انتشار امواج اولتراسونیک به جنس ماده وابسته است. به همین دلیل، دستگاه باید برای ماده مورد اندازهگیری تنظیم شود. فولاد، استنلس استیل، آلومینیوم و سایر مواد ممکن است رفتار متفاوتی در برابر امواج اولتراسونیک داشته باشند.به همین دلیل قابلیت تنظیم سرعت صوت یا استفاده از تنظیمات مناسب برای جنس قطعه اهمیت دارد. اگر دستگاه با سرعت صوت نامناسب تنظیم شود، عدد نمایشدادهشده میتواند با ضخامت واقعی تفاوت داشته باشد.پیش از خرید بهتر است مشخص کنید مخازن مورد بازرسی عمدتاً از چه موادی ساخته شدهاند. این موضوع به انتخاب دستگاه، پراب و تنظیمات مناسب کمک میکند.
دقت ضخامت سنج مهمتر است یا محدوده اندازهگیری؟
هیچکدام را نمیتوان بهتنهایی معیار انتخاب قرار داد. دستگاه باید هم محدوده اندازهگیری مناسب داشته باشد و هم در محدودهای که برای کار شما اهمیت دارد، دقت قابل قبول ارائه دهد.
فرض کنید دستگاهی محدوده اندازهگیری بسیار گستردهای دارد، اما برای ضخامت موردنظر شما عملکرد مناسبی ندارد. چنین دستگاهی الزاماً انتخاب خوبی نیست. از طرف دیگر، دستگاهی با دقت مناسب اما محدوده ناکافی نیز کاربرد شما را محدود میکند.بهتر است مشخصات فنی دستگاه را دقیقاً برای شرایط کاری خود بررسی کنید؛ یعنی ببینید دقت اعلامشده در چه محدودهای، با چه پرابی و روی چه موادی به دست آمده است.
آیا حافظه داخلی برای بازرسی مخازن ضروری است؟
اگر قرار است فقط یک یا چند نقطه را بهصورت سریع بررسی کنید، حافظه داخلی ممکن است اهمیت زیادی نداشته باشد. اما در بازرسی دورهای مخازن بزرگ، ذخیره نتایج میتواند بسیار کاربردی باشد.وقتی ضخامت نقاط مختلف در دستگاه ثبت شود، امکان مقایسه نتایج در بازرسیهای بعدی سادهتر خواهد بود. این موضوع بهخصوص زمانی اهمیت دارد که هدف، بررسی روند تغییر ضخامت در طول زمان باشد.بنابراین اگر بازرسیهای شما تعداد زیادی نقطه اندازهگیری دارد، بهتر است هنگام خرید علاوه بر محدوده و دقت، ظرفیت حافظه و روش انتقال اطلاعات دستگاه را نیز بررسی کنید.
برای مخازن بزرگ، ضخامت سنج نقطهای کافی است؟
ضخامتسنج اولتراسونیک معمولاً یک اندازهگیری در محل تماس پراب ارائه میدهد. بنابراین برای بررسی نقاط مشخص بسیار کاربردی است، اما نمیتوان انتظار داشت یک دستگاه نقطهای بهتنهایی تمام عیوب یا تغییرات سطح یک مخزن بزرگ را نشان دهد.اگر هدف شما پیدا کردن نقاط مشکوک، خوردگی موضعی یا بررسی گسترده سطح مخزن است، ممکن است علاوه بر ضخامتسنج، روشهای دیگر بازرسی نیز مورد نیاز باشند. انتخاب روش بازرسی باید بر اساس نوع تجهیز، هدف بازرسی و الزامات فنی پروژه انجام شود.به عبارت دیگر، ضخامتسنج ابزار اندازهگیری ضخامت است و نباید آن را با یک سیستم کامل ارزیابی وضعیت مخزن یکسان در نظر گرفت.
هنگام خرید ضخامت سنج مخازن تحت فشار چه مشخصاتی را بررسی کنیم؟
اگر قصد خرید ضخامتسنج برای استفاده صنعتی دارید، مشخصات زیر را قبل از تصمیم نهایی بررسی کنید:
محدوده اندازهگیری: آیا دستگاه ضخامتهای موردنظر شما را پوشش میدهد؟
دقت: دقت دستگاه در محدوده کاری واقعی شما چقدر است؟
نوع پراب: آیا پراب استاندارد دستگاه برای ضخامت و جنس مخزن مناسب است؟
قابلیت اندازهگیری روی پوشش: اگر مخازن رنگشده هستند، این قابلیت میتواند بسیار مهم باشد.
عملکرد روی سطوح خورده: در محیطهای صنعتی، عملکرد دستگاه روی سطح واقعی اهمیت زیادی دارد.
تنظیم سرعت صوت: آیا امکان تنظیم دستگاه برای جنس موردنظر وجود دارد؟
حافظه و ثبت اطلاعات: برای بازرسیهای دورهای و تعداد زیاد نقاط اندازهگیری کاربردی است.
مقاومت بدنه: اگر دستگاه قرار است در محیط صنعتی و شرایط کاری سخت استفاده شود، مقاومت در برابر ضربه و شرایط محیطی اهمیت بیشتری پیدا میکند.
قابلیتهای تکمیلی: امکاناتی مانند حداقل/حداکثر، هشدار، ذخیره داده و اتصال به رایانه بسته به نوع کار میتوانند مفید باشند.
در نهایت، انتخاب ضخامت سنج باید بر اساس کاربرد واقعی انجام شود، نه صرفاً تعداد امکاناتی که در کاتالوگ دستگاه نوشته شده است.
اشتباهات رایج هنگام انتخاب ضخامت سنج برای مخزن
یکی از اشتباهات رایج این است که خریدار تنها به بیشترین محدوده اندازهگیری توجه میکند. در حالی که شرایط سطح، نوع پراب و دقت دستگاه در محدوده موردنیاز نیز اهمیت دارند.اشتباه دیگر، نادیده گرفتن پوشش و رنگ مخزن است. اگر دستگاه برای اندازهگیری از روی پوشش مناسب نباشد، ممکن است لازم باشد برای رسیدن به سطح فلز، پوشش در نقطه اندازهگیری برداشته شود یا روش دیگری استفاده شود.همچنین نباید یک عدد اندازهگیری را به کل مخزن تعمیم داد. ضخامت جداره ممکن است در نقاط مختلف به دلیل خوردگی یا شرایط کاری متفاوت باشد. بنابراین تعداد و محل نقاط اندازهگیری باید با برنامه بازرسی هماهنگ شود.از طرف دیگر، خرید دستگاه صرفاً بر اساس قیمت پایین میتواند در پروژههای صنعتی هزینه بیشتری ایجاد کند؛ زیرا دستگاه نامناسب ممکن است نتواند در شرایط واقعی اندازهگیری قابل اعتمادی ارائه دهد.
خرید ضخامت سنج
اگر قصد خرید ابزار اندازه گیری از جمله ضخامت سنج را دارید، انتخاب دستگاهی با دقت بالا، محدوده اندازهگیری مناسب و کیفیت ساخت مطلوب اهمیت زیادی دارد. ضخامت سنجها از تجهیزات پرکاربرد در بازرسی فنی، کنترل کیفیت، صنایع فلزی، خودروسازی و بررسی پوششها هستند و امکان اندازهگیری ضخامت قطعات بدون آسیب به سطح را فراهم میکنند. مجموعه نیروسنجش با ارائه تجهیزات تخصصی اندازهگیری، محصولاتی مانند ضخامت سنج و ترمومتر تماسی را برای کاربردهای صنعتی و حرفهای عرضه میکند. انتخاب صحیح ابزار اندازهگیری متناسب با نیاز، باعث افزایش دقت نتایج و بهبود فرآیندهای کنترل و بررسی خواهد شد.
سخن آخر
برای انتخاب ضخامت سنج مناسب مخازن تحت فشار، ابتدا باید شرایط واقعی بازرسی را مشخص کنید. جنس و ضخامت جداره، وجود رنگ یا پوشش، میزان خوردگی، دسترسی به سطح، تعداد نقاط اندازهگیری و شرایط محیط کار، همگی در انتخاب دستگاه نقش دارند.در بسیاری از کاربردهای بازرسی مخازن فلزی، ضخامتسنج اولتراسونیک میتواند گزینه مناسبی برای اندازهگیری ضخامت جداره باشد؛ اما مدل دستگاه و پراب باید متناسب با کاربرد انتخاب شود. قابلیت اندازهگیری روی پوشش، تنظیم سرعت صوت، دقت، محدوده اندازهگیری، عملکرد روی سطوح خورده و امکان ثبت دادهها از جمله ویژگیهایی هستند که هنگام خرید باید بررسی شوند.اگر هدف شما بازرسی دورهای و مقایسه تغییرات ضخامت مخازن است، بهتر است علاوه بر انتخاب دستگاه مناسب، روش مشخصی برای ثبت نقاط اندازهگیری و مقایسه نتایج در دورههای مختلف داشته باشید. این کار باعث میشود اطلاعات بهدستآمده از ضخامتسنج کاربرد عملی بیشتری در فرآیند بازرسی داشته باشد.
