آمپر متر فلکسیبل جریان UNI-T UT-CS09D

معرفی آمپر متر فلکسیبل جریان UNI-T UT-CS09D

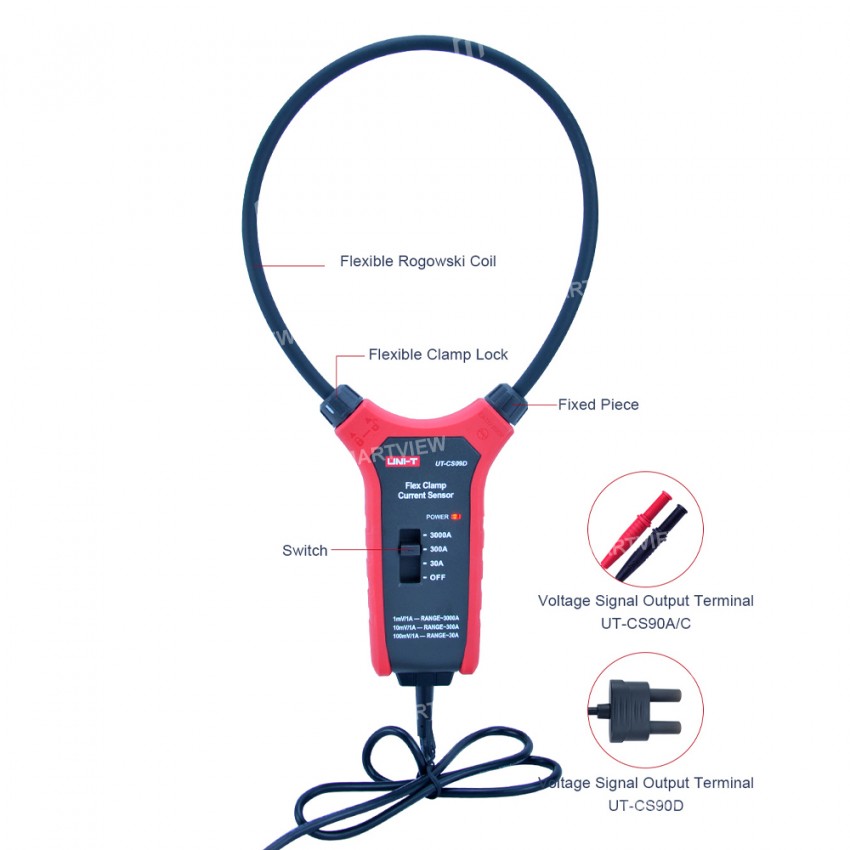

UNI-T UT-CS09D یک سنسور جریان فلکسیبل (Flexible Clamp Sensor) مبتنی بر سیم‌پیچ روگوفسکی (Rogowski Coil) است که برای اندازه‌گیری ایمن و دقیق جریان متناوب (AC) در کابل‌های قطور، شینه‌ها و نقاطی با دسترسی محدود طراحی شده است. این سنسور با قابلیت اندازه‌گیری جریان تا ۳۰۰۰ آمپر AC، انتخابی ایده‌آل برای تکنسین‌های برق صنعتی، تعمیر و نگهداری تجهیزات قدرت، تابلوهای برق و سیستم‌های توزیع انرژی محسوب می‌شود. طراحی سبک، انعطاف‌پذیر و امکان اتصال به مولتی‌مترها و کلمپ‌مترهای سازگار مانند UT206B و UT208B، استفاده از آن را در محیط‌های صنعتی بسیار آسان کرده است.

—

مشخصات فنی UNI-T UT-CS09D

مشخصه مقدار

برند UNI-T
مدل UT-CS09D
نوع محصول سنسور جریان فلکسیبل (Rogowski Coil)
نوع اندازه‌گیری جریان AC
محدوده اندازه‌گیری 30A / 300A / 3000A
حداقل جریان قابل اندازه‌گیری ۱.۵ آمپر
پاسخ فرکانسی 45Hz تا 500Hz
طول حلقه فلکسیبل ۴۵.۷ سانتی‌متر (۱۸ اینچ)
حداکثر قطر کابل قابل اندازه‌گیری حدود ۱۴۰ میلی‌متر
دقت اندازه‌گیری ±(۳% + ۵ Digit)
حداکثر ولتاژ خروجی 3V AC
نوع خروجی BNC
سازگاری قابل استفاده با UNI-T UT206B و UT208B و تجهیزات دارای ورودی BNC
منبع تغذیه ۳ عدد باتری AAA (R03)
نشانگر کاهش باتری دارد
دمای کاری ۰ تا ۵۰ درجه سانتی‌گراد
دمای نگهداری ۲۰- تا ۶۰ درجه سانتی‌گراد
رطوبت مجاز حداکثر ۸۰٪ RH
استاندارد ایمنی CAT IV 600V
مقاومت در برابر سقوط تا ارتفاع ۱ متر
ابعاد ۲۶۷ × ۱۱۹.۴ × ۳۴ میلی‌متر
وزن ۲۶۰ گرم

—

ویژگی‌های کلیدی

اندازه‌گیری جریان AC تا ۳۰۰۰ آمپر

استفاده از فناوری Rogowski Coil برای اندازه‌گیری دقیق

مناسب برای کابل‌های ضخیم و شینه‌های برق

طراحی انعطاف‌پذیر برای استفاده در فضاهای محدود

خروجی BNC جهت اتصال به مولتی‌مترها و کلمپ‌مترهای سازگار

دارای نشانگر کاهش شارژ باتری

استاندارد ایمنی CAT IV 600V

مقاوم در برابر سقوط از ارتفاع ۱ متر

وزن سبک و حمل آسان

—

کاربردها

اندازه‌گیری جریان در تابلوهای برق صنعتی

تست و عیب‌یابی سیستم‌های توزیع برق

تعمیر و نگهداری تجهیزات الکتریکی

اندازه‌گیری جریان شینه‌ها و کابل‌های قدرت

صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها

پروژه‌های برق صنعتی و تأسیسات ساختمانی
