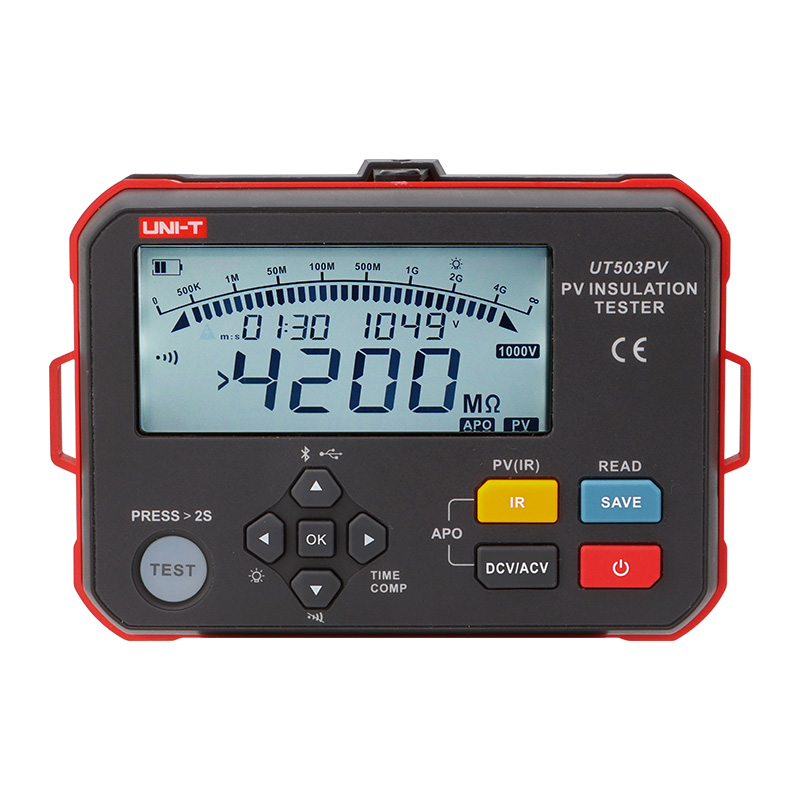

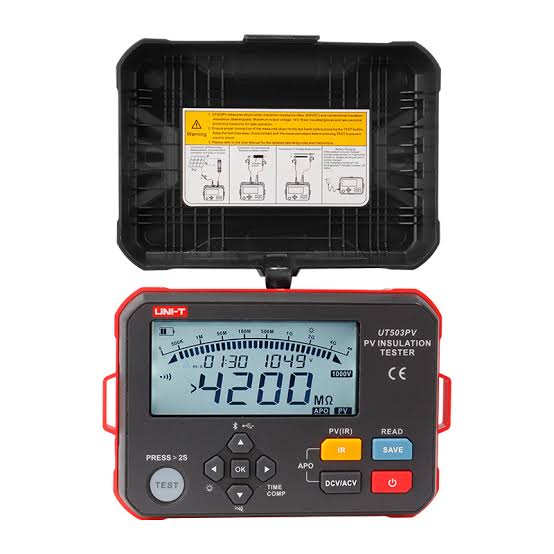

تستر عایق پنل خورشیدی UNI-T مدل UT503PV

معرفی تستر عایق پنل خورشیدی UNI-T مدل UT503PV

UNI-T UT503PV یک تستر حرفه‌ای مقاومت عایقی سیستم‌های فتوولتائیک (PV Insulation Tester) است که برای اندازه‌گیری مقاومت عایق پنل‌های خورشیدی، اینورترها، باتری‌های ذخیره‌ساز انرژی و تجهیزات الکتریکی طراحی شده است. این دستگاه قابلیت اندازه‌گیری مقاومت عایقی در سیستم‌های خورشیدی برقدار تا ۱۰۰۰ ولت DC را بدون نیاز به خاموش کردن یا اتصال کوتاه کردن پنل‌ها فراهم می‌کند و مطابق با الزامات IEC 62446 برای تست و راه‌اندازی نیروگاه‌های خورشیدی است. همچنین با امکاناتی مانند ولتاژ تست قابل انتخاب، تخلیه خودکار، اتصال USB و Bluetooth، ذخیره اطلاعات و هشدار ولتاژ بالا، ابزاری ایده‌آل برای نصابان و کارشناسان نگهداری سیستم‌های خورشیدی محسوب می‌شود.

—

مشخصات فنی UNI-T UT503PV

مشخصه مقدار

برند UNI-T
مدل UT503PV
نوع دستگاه تستر مقاومت عایقی سیستم‌های فتوولتائیک (PV Insulation Tester)
ولتاژ تست 125V / 250V / 500V / 1000V DC
اندازه‌گیری مقاومت عایقی تا 4000MΩ
تست عایق سیستم PV برقدار تا 1000V DC
اندازه‌گیری ولتاژ DC 5 تا ۱۰۰۰ ولت
اندازه‌گیری ولتاژ AC 5 تا ۶۰۰ ولت
دقت اندازه‌گیری مقاومت ±(۱.۵% + ۵ Digit)
جریان اتصال کوتاه کمتر از ۱.5mA (IR) / کمتر از ۱.2mA (PV)
تست ولتاژ پله‌ای (Stepping Voltage) دارد
اندازه‌گیری زمان دارد
مقایسه نتایج (Compare) دارد
تخلیه خودکار ولتاژ دارد
هشدار ولتاژ بالا دارد
حافظه داخلی ذخیره ۱۰۰۰ نتیجه
ارتباطات USB Type-C و Bluetooth
نمایشگر LCD با نور پس‌زمینه
منبع تغذیه ۶ باتری AA آلکالاین
درجه حفاظت IP54
استاندارد ایمنی CAT II 1000V / CAT III 600V
ابعاد ۱۶۱ × ۱۱۷.۳ × ۶۳ میلی‌متر
وزن حدود ۵۰۰ گرم (همراه باتری)

—

ویژگی‌های کلیدی

اندازه‌گیری مقاومت عایقی سیستم‌های خورشیدی برقدار تا ۱۰۰۰ ولت DC

مناسب برای تست و راه‌اندازی سیستم‌های فتوولتائیک مطابق استاندارد IEC 62446

اندازه‌گیری مقاومت عایقی تا ۴۰۰۰ مگااهم

ولتاژهای تست ۱۲۵، ۲۵۰، ۵۰۰ و ۱۰۰۰ ولت

اندازه‌گیری ولتاژ AC تا ۶۰۰ ولت و DC تا ۱۰۰۰ ولت

قابلیت Stepping Voltage برای بررسی وضعیت عایق

تخلیه خودکار ولتاژ پس از پایان آزمون

هشدار ولتاژ بالا برای افزایش ایمنی کاربر

ذخیره ۱۰۰۰ نتیجه اندازه‌گیری

انتقال داده از طریق USB Type-C و Bluetooth

طراحی مقاوم با درجه حفاظت IP54

مناسب برای استفاده در محیط‌های صنعتی و فضای باز

—

کاربردها

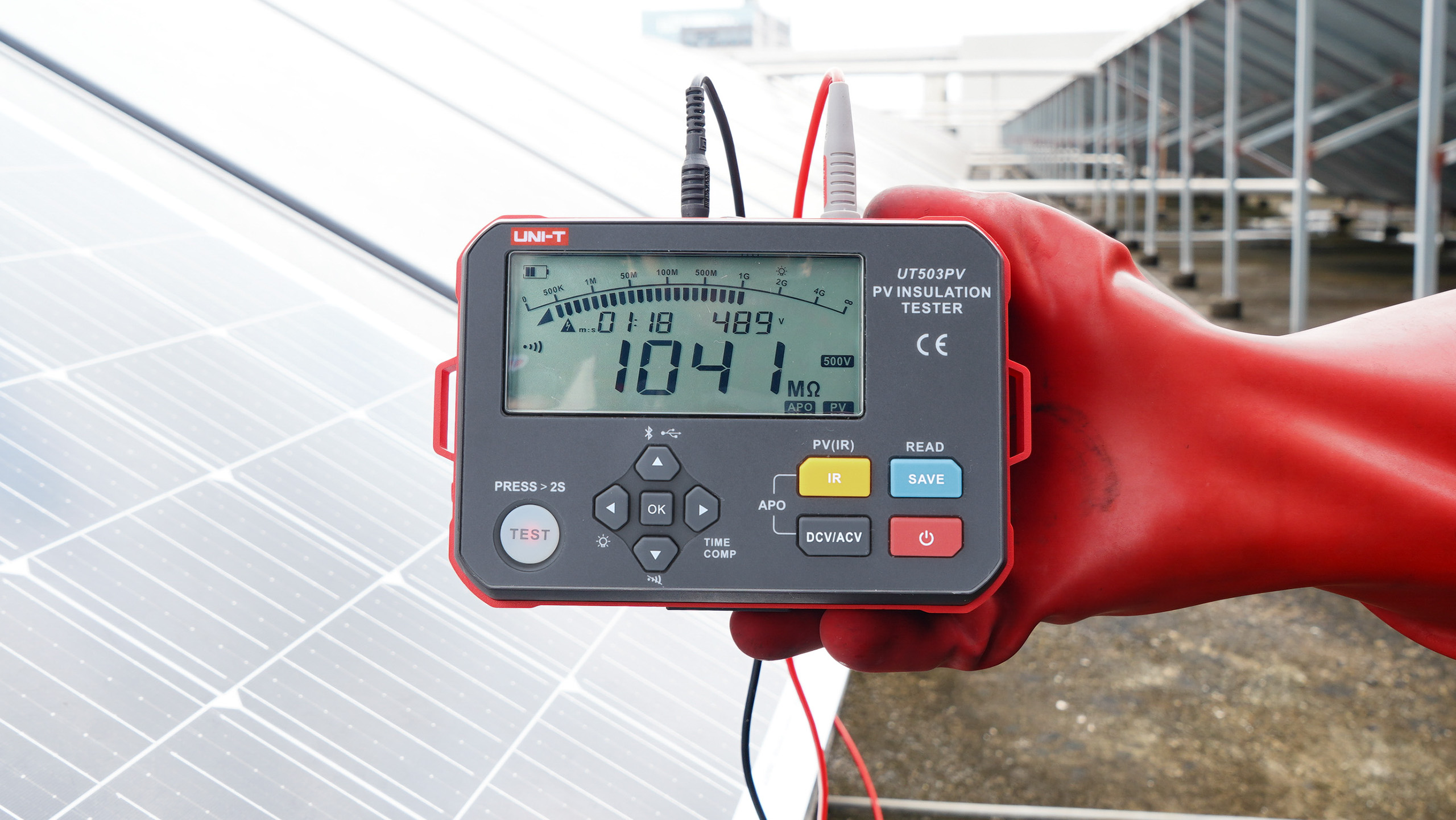

تست مقاومت عایقی پنل‌های خورشیدی و استرینگ‌های PV

راه‌اندازی و بازرسی نیروگاه‌های خورشیدی

سرویس و نگهداری اینورترها و سیستم‌های ذخیره‌سازی انرژی

تست عایق تجهیزات الکتریکی و تابلوهای برق

کنترل کیفیت و عیب‌یابی سیستم‌های انرژی تجدیدپذیر

استفاده توسط پیمانکاران، مهندسان برق و تکنسین‌های تعمیر و نگهداری
