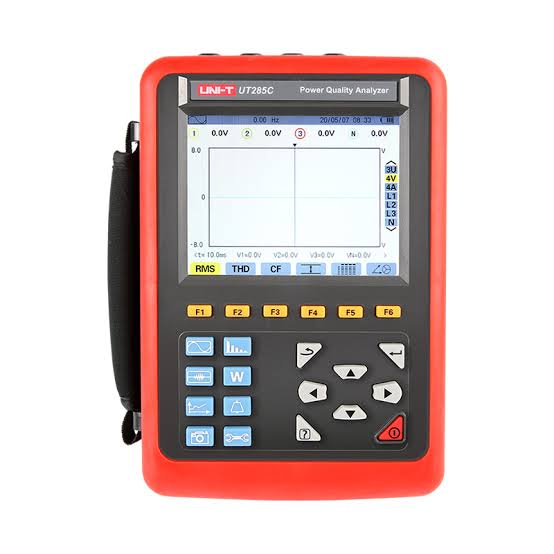

آنالایزر کیفیت توان سه‌فاز UNI-T مدل UT285C

معرفی آنالایزر کیفیت توان سه‌فاز UNI-T مدل UT285C

UNI-T UT285C یک آنالایزر حرفه‌ای کیفیت توان سه‌فاز (Three Phase Power Quality Analyzer) است که برای اندازه‌گیری، ثبت و تحلیل پارامترهای شبکه‌های برق صنعتی طراحی شده است. این دستگاه قابلیت اندازه‌گیری هم‌زمان ۴ کانال ولتاژ و ۴ کانال جریان را داشته و اطلاعاتی مانند ولتاژ، جریان، توان، انرژی، ضریب توان، هارمونیک‌ها، عدم تعادل فازها، فلیکر (PST)، دیاگرام برداری و شکل موج را به‌صورت لحظه‌ای نمایش می‌دهد. همچنین با امکان ثبت داده‌ها، تحلیل هارمونیک تا مرتبه ۵۰، نرم‌افزار کامپیوتر و رابط USB، گزینه‌ای ایده‌آل برای مهندسان برق، شرکت‌های توزیع نیرو، صنایع، نیروگاه‌ها و واحدهای تعمیر و نگهداری محسوب می‌شود.

—

مشخصات فنی UNI-T UT285C

مشخصه مقدار

برند UNI-T
مدل UT285C
نوع دستگاه آنالایزر کیفیت توان سه‌فاز
تعداد کانال‌ها ۴ کانال ولتاژ / ۴ کانال جریان
ولتاژ فاز به نول (True RMS) 1 تا ۱۰۰۰ ولت AC
ولتاژ فاز به فاز (True RMS) 1 تا ۲۰۰۰ ولت AC
اندازه‌گیری جریان 10mA تا 6000A (بسته به نوع کلمپ)
اندازه‌گیری ولتاژ DC تا ۱۰۰۰ ولت
فرکانس شبکه ۴۰ تا ۷۰ هرتز
هارمونیک اندازه‌گیری تا مرتبه ۵۰
THD دارد
توان قابل اندازه‌گیری توان اکتیو، راکتیو و ظاهری
انرژی Wh، VAh، VARh
ضریب توان PF، DPF، Cosφ، Tanφ
عدم تعادل سه‌فاز ولتاژ و جریان
فلیکر (PST) دارد
ضریب K ترانسفورماتور دارد
نمایش شکل موج دارد (۴ ولتاژ و ۴ جریان)
نمایش دیاگرام برداری دارد
ثبت رویدادهای گذرا تا ۱۵۰ رکورد
ثبت هشدارها تا ۱۲,۸۰۰ رکورد
رابط ارتباطی USB
نرم‌افزار کامپیوتر دارد
نمایشگر LCD رنگی با نور پس‌زمینه
منبع تغذیه باتری لیتیوم‌یون شارژی ۹.۶ ولت
ابعاد ۲۴۰ × ۱۷۰ × ۶۸ میلی‌متر
وزن دستگاه حدود ۱.۶ کیلوگرم

—

ویژگی‌های کلیدی

اندازه‌گیری هم‌زمان ۴ کانال ولتاژ و ۴ کانال جریان

نمایش شکل موج لحظه‌ای ولتاژ و جریان

اندازه‌گیری True RMS با دقت بالا

تحلیل هارمونیک تا مرتبه ۵۰

محاسبه THD، ضریب توان (PF)، DPF، Cosφ و Tanφ

اندازه‌گیری توان اکتیو، راکتیو، ظاهری و انرژی مصرفی

اندازه‌گیری عدم تعادل سه‌فاز و فلیکر ولتاژ (PST)

محاسبه ضریب K ترانسفورماتور

ثبت رویدادها، هشدارها و داده‌های اندازه‌گیری

اتصال به کامپیوتر از طریق USB و نرم‌افزار اختصاصی

مناسب برای تحلیل و عیب‌یابی کیفیت توان در شبکه‌های صنعتی و تجاری.

—

اقلام همراه دستگاه

دستگاه آنالایزر کیفیت توان UT285C

۴ عدد کلمپ جریان ۱۰۰۰ آمپر

۵ عدد لید تست رنگی

۴ عدد گیره سوسماری

آداپتور شارژ

کیف حمل

نرم‌افزار کامپیوتر

دفترچه راهنما

—

کاربردها

تحلیل کیفیت توان در شبکه‌های سه‌فاز

اندازه‌گیری و بررسی هارمونیک‌ها

پایش بار و مصرف انرژی در صنایع

عیب‌یابی تابلوهای برق و تجهیزات قدرت

ارزیابی عملکرد ترانسفورماتورها و ژنراتورها

بررسی عدم تعادل ولتاژ و جریان

استفاده در نیروگاه‌ها، پست‌های برق، صنایع نفت، گاز، پتروشیمی و مراکز نگهداری و تعمیرات صنعتی
