پراب اسیلوسکوپ UNI-T مدل UT-P04

معرفی پراب اسیلوسکوپ UNI-T مدل UT-P04

UNI-T UT-P04 یک پراب پسیو (Passive Oscilloscope Probe) با پهنای باند 100 مگاهرتز است که برای اندازه‌گیری دقیق سیگنال‌های الکترونیکی در آزمایشگاه‌ها، مراکز آموزشی، تعمیرگاه‌های الکترونیک و کاربردهای صنعتی طراحی شده است. این پراب با ضریب تضعیف قابل انتخاب 1:1 و 10:1، امکان اندازه‌گیری انواع سیگنال‌های کم‌ولتاژ و ولتاژهای بالاتر را فراهم می‌کند. کانکتور استاندارد BNC، سازگاری با اسیلوسکوپ‌های UNI-T و اکثر اسیلوسکوپ‌های برندهای دیگر و قابلیت تنظیم جبران‌سازی (Compensation)، از ویژگی‌های مهم این محصول هستند.

—

مشخصات فنی UNI-T UT-P04

مشخصه مقدار

برند UNI-T
مدل UT-P04
نوع محصول پراب پسیو اسیلوسکوپ
پهنای باند 100MHz
ضریب تضعیف 1:1 / 10:1
حداکثر ولتاژ ورودی 1×: 300Vpp / 10×: 600Vpp
مقاومت ورودی 1MΩ (حالت 1×)، 10MΩ (حالت 10×)
ظرفیت ورودی 85 تا 115pF (1×)، 14.5 تا 17.5pF (10×)
محدوده جبران‌سازی 5 تا 30pF
نوع کانکتور BNC
طول کابل 1.3 متر
رده ایمنی CAT II 300V
وزن کمتر از 55 گرم

—

ویژگی‌های کلیدی

پهنای باند 100 مگاهرتز برای اندازه‌گیری دقیق سیگنال‌ها

قابلیت انتخاب ضریب تضعیف 1:1 و 10:1

حداکثر ولتاژ ورودی تا 600Vpp در حالت 10×

کانکتور استاندارد BNC با سازگاری بالا

قابلیت تنظیم Compensation برای تطبیق با اسیلوسکوپ

مقاومت ورودی بالا برای کاهش تأثیر بر مدار تحت تست

کابل انعطاف‌پذیر 1.3 متری

مناسب برای اسیلوسکوپ‌های UNI-T و اکثر اسیلوسکوپ‌های دارای ورودی BNC

طراحی سبک و مقاوم برای استفاده روزمره در محیط‌های آزمایشگاهی و صنعتی

—

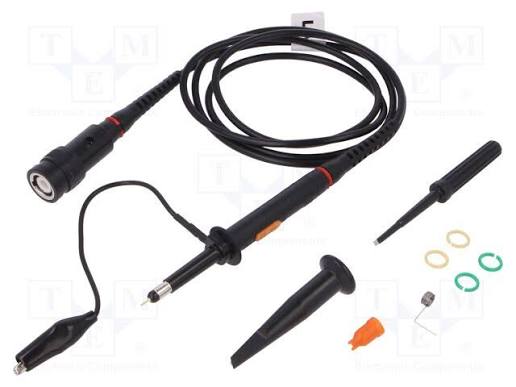

اقلام همراه

پراب اسیلوسکوپ UT-P04

گیره اتصال زمین

سری قلابی (Hook Tip)

حلقه‌های رنگی شناسایی

ابزار تنظیم جبران‌سازی (Trimmer Tool)

درپوش محافظ نوک پراب

—

کاربردها

اندازه‌گیری و تحلیل سیگنال‌های الکترونیکی

تست و عیب‌یابی بردهای الکترونیکی

استفاده در آزمایشگاه‌های تحقیقاتی و آموزشی

تعمیر تجهیزات الکترونیکی و مخابراتی

بررسی شکل موج در مدارهای آنالوگ و دیجیتال

مناسب برای استفاده با اسیلوسکوپ‌های رومیزی و قابل حمل مجهز به ورودی BNC
