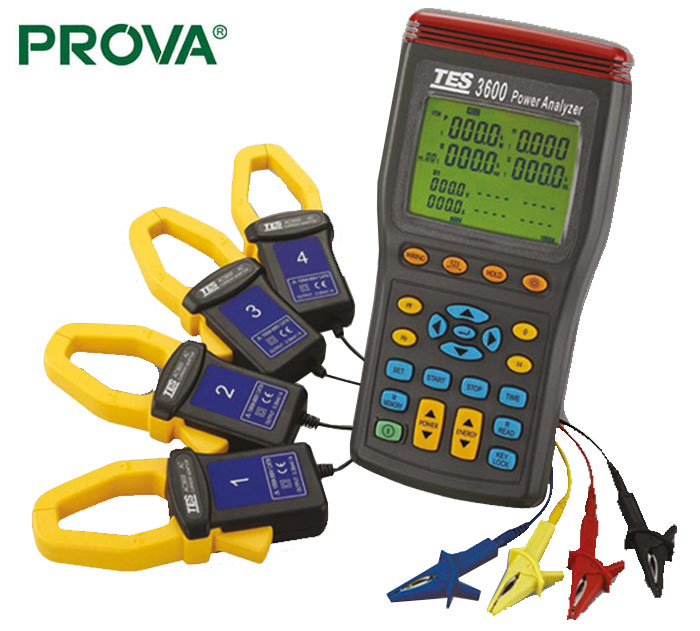

پاور آنالایزر تک و سه فاز TES مدل TES-3600

پاورآنالایزر سه فاز کلمپی TES-3600 ساخت تایوان

پاورآنالایزر سه فاز کلمپی TES-3600 بهمراه ۴ کلمپ 1000A قابلیت اندازه گیری پارامترهای توان برای سیستم های تک فاز ( دو سیم و سه سیمه) و سه فاز ( ۳ سیمه یا ۴ سیمه) را دارد.

اندازه گیری ولتاژ و جریان پاورمتر TES3600 کلمپی، AC و True RMS می باشد. ماکزیمم توان اکتیو ( راکتیو) قابل اندازه گیری توسط  آنالیزور توان سه فاز TES-3600 برابر با 600KW(KVAR) است.

تحلیل گر توان قدرت TES-3600 دارای حافظه 512KB یا امکان ذخیره ۲۰۰۰۰ مورد داده است. این دیتالاگر جریان بدین صورت عمل می کند، که با مشخص کردن زمان شروع و پایان ثبت و فاصله زمانی بین دو مورد بصورت اتوماتیک، اطلاعات را در حافظه دستگاه ذخیره و سپس توسط کابل USB به کامپیوتر انتقال می دهد.

پاورآنالایزر سه فاز کلمپی TES-3600 از هشت عدد باتری ۱.۵ ولتی سایز AA به عنوان منبع انرژی تغذیه می کند. ابعاد این دستگاه ۲۳۵*۱۱۶*۵۴ میلی متر (۹.۳*۴.۶*۲.۱ اینچ) می باشد.

متعلقات پک اسبه همرتاندارد توان سنج کلمپی تی ایی اس ۳۶۰۰ :

1. دستگاه
2. دفترچه ی راهنمای کاربر
3. CD حاوی نرم افزار اختصاصی تجزیه و تحلیل داده های اندازه گیری شده
4. رابط اتصال به کامپیوتر RS232
5. کیف مخصوص حمل و نقل و نگهداری
6. ۸ عدد باتری ۱.۵ ولتی سایز AA
7. آداپتور
8. چهار عدد کلمپ شدت جریان AC
9. چهار عدد سری سوسماری

از دیگر ویژگی های این دیتالاگر و آنالایزر توان Tes-3600 تس، اندازه گیری انرژی ( KWh، KVARh و KVAh )، ضریب توان یا PF، زاویه فاز و فرکانس می باشد. همچنین نمایش همزمان ۱۰ پارامتر بروی نمایشگر دستگاه، نمایش توالی فاز از قابلیت های دستگاه، و نمایش شکل موج جریان و ولتاژ بهراه تحلیل هارمونیکی از قابلیت های نرم افزار پاور آنلایزر TES-3600 می باشد.

مشخصات فنی پاورآنالایزر سه فاز کلمپی TES-3600:

• آنالیز برای ۳ فاز ۴ وایره،۳ فاز ۳ وایره،۱ فاز ۲ وایره، ۱ فاز۳ وایره
• محدوده اندازه گیری :

• ولتاژ را در رنج ۶۰۰ ولت با دقت ۰.۵%+۱۰
• مقاومت وروردی ۲ MΩ
• شدت جریان را در رنج های ۲۵۰، ۵۰۰ و ۱۰۰۰ آمپر با دقت ۰.۵%+۱۰
• توان فعال را در رنج ۶۰۰ KW با دقت ۰.۵%+۱۰
• ضریب توان ۰.۱%
• توان واکنشی را در رنج ۶۰۰ KVAR با دقت ۰.۵%+۱۰
• ضریب توان ۰.۱%
• توان آشکار را در رنج ۶۰۰ KVA با دقت ۰.۵%+۱۰
• توان ترکیبی را در رنج های ۰ KWh تا ۹۹۹۹ MWh با رزولوشن ۰.۱
• KWh، ۰ Kvarh تا ۹۹۹۹ Mvarh با رزولوشن ۰.۱ Kvarh
• ۰ KVAh تا ۹۹۹۹ MVAh با رزولوشن ۰.۱ KVAh و دقت پایه ۰.۵%+۱۰+clamp
• ضریب توان را در رنج ۱۰۰۰- تا ۱۰۰۰ با دقت ۱%
• فرکانس را در رنج ۴۰ تا ۱۰۰ Hz با رزولوشن ۰.۵%+۱

• دارای۴ کلامپ جریان 1000A
• اندازه گیری توان اکتیو،راکتیو،ظاهری
• اندازه گیری انرژی KWh,KVARh,KVAh
• صفحه نماش بزرگ با نور پس زمینه
• True RMS
• حافظه و بازیابی دستی تا ۹۹ مورد
• ثبت اطلاعات تا ۲۰,۰۰۰ مورد
• دارای کابل RS-232 و نرم افزار
• اندازه گیری ضریب توان PF و زاویه اختلاف فاز (Φ)
• عملکرد نشانگر توالی فاز
• قابلیت آنالیز هارمونیک و نمایش شکل موج جریان توسط نرم افزار
• اندازه گیری هارمونیک: ۳۱ ~ ۱
