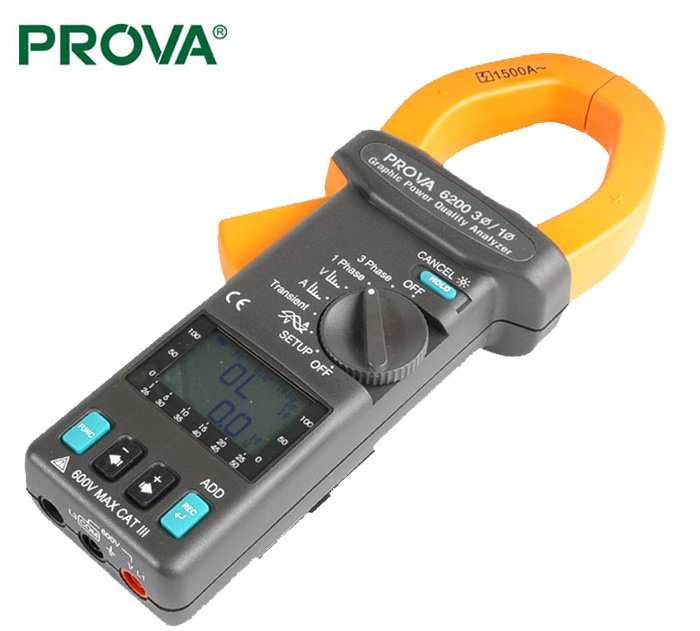

پاور آنالایزر هارمونیک گرافیکی TES مدل Prova 6200

پاور آنالایزرگرافیکی، کلمپ پاورمتر PROVA-6200 ساخت کمپانی PROVA تایوان

پاورمتر هارمونیک Prova6200 قابلیت اندازه گیری جریان، ولتاژ، توان و… به روش کلمپی برای سیستم های تک فاز ( و ۳ فاز بالانس شده) را دارد. اندازه گیری جریان AC True RMS، در محدوده ۱۰~1500A و ولتاژ ۰-600V می باشد.

ماکزیمم توان اکتیو، راکتیو و ظاهری قابل اندازه گیری توسط این پاورمتر انبری، ۱۰,000KW,KVAR,KVA است. هارمونیک های ۱-50th جریان یا ولتاژ AC و درصد THD را میتوان براحتی در نمایشگر گرافیکی این آنالایزور توان دید.

پاور آنالایزر گرافیکی پرووا ۶۲۰۰ از ۲ باتری ۱.۵ ولتی SUM-3 به عنوان منبع انرژی تغذیه می کند. ابعاد این دستگاه ۲۷۱*۱۱۲*۴۶ میلی متر (۱۰.۷*۴.۴*۱.۸ اینچ) بوده و وزن آن با در نظر گرفتن وزن باتری ها در حدود ۶۴۷ گرم (۲۲.۸ پوند) و قطر دهانه کلمپ برای اندازه گیری جریان 55mm می باشد.

تجهیزات همراه پاور آنالایزر کلمپی PROVA-6200 :

1. دستگاه
2. دفترچه ی راهنمای کاربر
3. ۲ عدد باتری ۱.۵ ولتی SUM-3
4. کیف مخصوص حمل و نقل و نگهداری
5. CD حاوی نرم افزار اختصصای تجزیه و تحلیل داده های
6. راهنمای کاربر نرم افزار
7. سیم اندازه گیری
8. سری سوسماری
9. رابط اتصال به کامپیوتر RS232

کلمپ توان سنج هارمونیک PROVA6200 دارای دیتالاگر جهت ثبت ماکزیمم ۵۰۰۰۰ داده و انتقال به رایانه توسط کابل USB می باشد. از دیگر ویژگی های کلمپ هارمونیک Prova 6200 اندازه گیری PF یا ضریب توان، زاویه فاز و فرکانس است.

از دیگر ویژگی ها ی پاور آنالایزر هارمونیک گرافیکی پرووا PROVA 6200 می توان به سرعت نمونه برداری ۲ داده در ثانیه، جریان راه اندازی ۱۰ میلی آمپری، صفحه نمایش ۱۲۸*۶۴ پیکسلی LCD از نوع DOT matrix مجهز به نور پس زمینه، انتخاب رنج خودکار، نشانگر و هشضدار اضافه بار به صورت “ OL “ و سیستم خاموشی خودکار در صورت عدم استفاده از دستگاه به مدت ۱۵ دقیقه توسط کاربر اشاره کرد.

مشخصات فنی پاورمتر هارمونیک Prova6200 :

– آنالیز سیستم های تک فاز و سه فاز بالانس شده

– True RMS ولتاژ و آمپر

– اندازه گیری جریانAC:A  ۱۵۰۰.۰~۱۰.۰

– ولتاژ AC را از ۴ تا ۶۰۰ ولت

– درصد هارمونیک ولتاژ و جریان AC را در رنج ۱ تا ۵۰

– مقدار هارمونیک ولتاژ و جریان AC را در رنج ۱ تا ۵۰

– اندازه گیری توان

• اکتیو (9999KW~10.0W)
• توان راکتیو (9999KVAR~10.0VAR)
• توان ظاهری (9999KVA~10.0VA)

– اندازه گیری ضریب توان PF در رنج ۰ تا ۱

– زاویه فاز را در رنج ۱۸۰- تا ۳۶۰ درجه

– زاویه اختلاف فاز (Φ)

– فرکانس در رنج ۴۶ تا ۶۵ Hz

– انرژی (WH,KWH,KVARH,PFH)

– نمایش ولتاژ جداسازی و شکل موج جریان

– درخواست حداکثر توان با دوره قابل برنامه ریزی

– تحلیل هارمونیکی  ولتاژ و جریان تا ۵۰ مورد

– نمایش ۲۵ هارمونیک در یک صفحه

– آنالیز هارمونیک کلی   %THD-

– دیاگرام گرافیکی فازور

– ۵۰,۰۰۰ رکورد با فاصله زمانی انتخابی

– جروجی همزمان شکل موج، پارامتر ها و ۵۰ هارمونیک دریک فرمان

– دارای صفحه نمایشگر بزرگ به همراه نور پس ضمینه
